Пыль, собранная в виде гранул, поступает с холодного конца печи. Печь снабжена холодильником «Фуллер» колосникового типа с наклонной решеткой для охлаждения клинкера до 65°С. Общая площадь решетки около 100 л/2 при ширине ее в 4,25 м. Живое сечение решетки 10%.

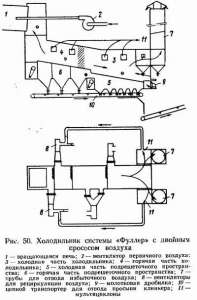

На рис. 50 приведена схема холодильника системы «Фуллер» с рециркуляцией воздуха. В подрешеточное пространстве холодильника, разделенное на 5 секций, воздух нагнетается четырьмя вентиляторами: два из них производительностью 2000 м3/мин (напор 180 м вод. ст.) подают холодный воздух в три секции (холодная камера); два других производительностью 1600 м3/мин при 150—170°С являются рециркуляционными, и воздух из них поступает в горячую зону подрешеточиого пространства. В рециркуляционные вентиляторы воздух проникает из надрешеточного пространства холодной камеры холодильника. После дробления клинкер поступает на скребковые транспортеры, подающие его в клинкерный склад. Конструкция скребковых транспортеров весьма надежна в эксплуатации.
Складское хозяйство для угля является общим для производства глинозема и цемента. С центрального склада комбината или непосредственно из разгрузочных бункеров по системе транспортеров уголь после дробления поступает на объединенный склад клинкера, угля и добавок цементного производства.
