Сечение тракта пылевой камеры имеет большую площадь, а сами камеры – большие габариты. Степень очистки газового потока составляет 15–20%. Циклоны применяются для более эффективной механической очистки газового потока с размером частиц пыли 0,003– 0,1 мм. К.п д. пылеосаждения циклонов составляет 45–85%.
Схема циклона НИИОГАЗ:
1 – затвор, 2 – бункер, 3 – коническая часть циклона, 4 – выпускная труба, 5 – цилиндрический корпус, б – выходной патрубок, 7 – улитка, 8 – входной патрубок

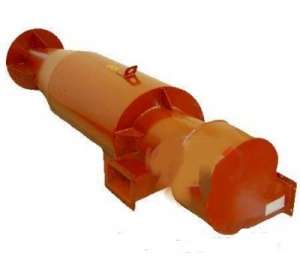

Циклон НИИОГАЗ состоит из вертикального цилиндрического корпуса 5 и конической части 3. Запыленный поток газов входит в циклон по касательной к корпусу через прямоугольный патрубок 8 и закручивается в нем. Под действием центробежных сил частицы пыли отбрасываются к стенке цилиндрического корпуса и по ней ссыпаются в коническую часть. Обеспыленные газы уходят из циклона через выпускную трубу 4, улитку 7 и выходной патрубок 6.
Корпус циклона в верхней цилиндрической части снабжен крышкой в виде винтовой линии, что способствует лучшему закручиванию потока в ци клоне. В нижней части он снабжен бункером 2 для сбора уловленной пыли и затвором. Диаметр циклонов НИИОГАЗ составляет от 600 до 3000 лиг. Аэродинамическое сопротивление находится в пределах 40– 85 мм вод. ст. Циклоны НИИОГАЗ обычно объединяют в группы по 2, 4, 6 и 8 шт. В этом случае под ними устанавливается общий бункер для сбора пыли.
Батарейный циклон:
1 – бункер, 2 – входной патрубок, 3 – камера очищенного газа, 4 – выходной патрубок циклона, 5 – выходной патрубок элемента, б – распределительная камера, 7 – циклонный элемент
Батарейные циклоны состоят из 16, 32, 64 и более циклонных элементов, имеющих диаметр от 50 д о 250 мм. Степень пылеосаждения в батарейных циклонах достигает 80– 95%, аэродинамическое сопротивление находится в пределах 60– 85 мм вод. ст.
Запыленный поток входит через патрубок 2 в общую распределительную камеру 6 и затем в циклонные элементы 7. На входе каждого элемента установлен завихритель для закручивания потока,
Для теплоизоляции пространство между элементами засыпано дробленым шлаком. Осажденная в элементах 7 пыль собирается в бункере, а очищенные газы выходят через патрубки 5.
