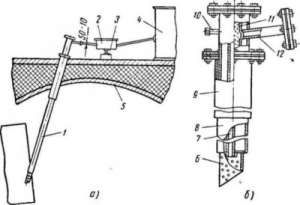

Вертикальная установка газоотборного устройства: а – схема устройства, б – газоотборная труба; 1 – газоотборная труба, 2 – конденсационный сосуд, 3 – фильтр, 4 – газоанализатор, 5 – свод пылеосадительной камеры, 6 – козырек, 7 – газоотборная трубка, 8 – рубашка, 9 – установочная труба, 10 – штуцер, 11 – фильтр первичной очистки, 12 – патрубок
Газоотборное устройство (а) состоит из установленной вертикально газоотборной трубы 1, конденсационного сосуда 2, фильтра вторичной очистки 3 и газоанализатора 4. Газоотборная труба 1 вставляется в пылеосадительную камеру через свод 5 и концом входит за линию обреза печи, что предотвращает подсасывание воздуха в заборное устройство. Отбираемый газ последовательно просасывается через трубу /, конденсационный сосуд 2, фильтр 3 и поступает в газоанализатор 4.
Газоотборная труба (б) состоит из установочной трубы 9, паровой рубашки 8, газозаборной трубки 7 и козырька 6. Отбираемый трубкой 7 газ поступает в фильтр первичной очистки 11 и через патрубок 12 направляется на вторичную очистку и охлаждение. Паровая рубашка 8 служит для предотвращения конденсации содержащихся в газе паров воды при прохождении через заборную трубку и фильтр первичной очистки. Пар в рубашке образуется при испарении воды, заливаемой в рубашку через штуцер 10.
Система автоматического регулирования, САР предусматривает регулирование температуры в зоне обжига и полноты сгорания топлива, а также стабилизацию давления газа перед горелкой и количества подаваемого в печь сырья.
Температуру в зоне обжига регулируют регулятором 2 следующим образом. При отклонении температуры в зоне обжига от заданного значения потенциометр / посылает в измерительную схему регулятора 2 электрический импульс и регулятор через исполнительный механизм 20 поворачивает регулирующую заслонку газопровода, увеличив пли уменьшив подачу природного газа в печь.
Регулятор, кроме того, получает корректирующие импульсы при значительных отклонениях от заданной величины температуры материала перед зоной обжига (от потенциометра 14) и содержания кислорода в отходящих газах (от газоанализатора 13) и соответственно изменяет в определенных пределах подачу в печь топлива.
Полнота сгорания топлива в печи обеспечивается регулятором 10, который воздействует своим исполнительным механизмом 20 на направляющий аппарат дымососа. Например, при увеличении содержания О2 в отходящих газах измерительная схема регулятора, получающая сигнал от газоанализатора 13, выходит из равновесия и исполнительный механизм несколько прикрывает направляющий аппарат дымососа. При этом разрежение в горячей головке печи несколько снижается, что приводит к уменьшению поступления в печь вторичного воздуха и содержание 02 в отходящих газах снижается.
Регулятор 3 поддерживает давление в газопроводе, воздействуя на регулирующий орган (клапан, заслонку). Регулятор 6 получает импульс от датчика расхода материала в печь и воздействует на питатель, уменьшая или увеличивая его производительность. Таким образом он поддерживает постоянную величину подаваемого в печь сырья.
Сигнализирующий термометр 15 подает световой или звуковой сигнал при повышении температуры масла в системе смазки главного привода печи выше допустимого значения.
